СТАЛЬНЫЕ ДЫМОХОДЫ SCHIEDEL PERMETER

Применение

Стальные дымоходы Schiedel PERMETER

Стальные дымоходы Schiedel PERMETER это дымоходы из высококачественной нержавеющей стали марки AISI 444 с уникальной изоляцией «SUPERWOOL» 25 или 50 мм.
Потребность в безопасности – основа нашей жизни. Качественный дымоход является важным элементом в системе противопожарной безопасности дома. Поэтому, создавая дом своей мечты с великолепным камином или баней, также важно серьезно отнестись к выбору правильной дымоходной системы.
Лучше купить дымоход Шидель перметер из высококачественной нержавеющей стали, который станет отличным вложением Ваших средств, если Вы цените атмосферу тепла и уюта, высокое качество жизни и безопасность семьи!
Впервые эта система была предложена Шведским подразделением Schiedel и сразу же завоевала любовь и признание в странах Скандинавии, где применяются высочайшие требования по безопасности и стандартам качества.
Благодаря надежной работе дымоходов в схожих природных условиях наших северных соседей, стальные дымоходы Schiedel быстро нашли своих поклонников и в России. Выбирая данную систему, Вы повышаете уровень комфорта и безопасности для Вашей семьи.
Наслаждайтесь теплыми семейными вечерами у камина Вашей мечты, а о Вашей безопасности позаботятся стальные дымоходы Schiedel PERMETER!

На дымоход PERMETER распространяется гарантия 10 лет на стойкость к коррозии элементов из нержавеющей стали согласно гарантийным условиям.

Стальные дымоходы Schiedel PERMETER

Изоляция дымохода Schiedel PERMETER

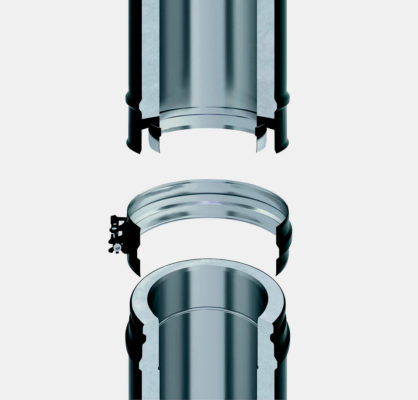

Схема-соединения-элементов-дымохода-серии-PERMETER

В дымоходной системе Permeter используется экологически чистый материал на основе оксидов кремния (SiO2), магния (MgO) и кальция (CaO). Он соответствует всем нормам охраны окружающей среды и не имеет в составе связующих или клеевых компонентов, что обеспечивает стабильность объема изоляционного слоя при нагреве до 1100 ˚С. Материал сочетает в себе высокотемпературные, огнеупорные, изоляционные свойства и имеет низкую теплопроводность.

  • Коэффициент усадки при температуре 1100˚С менее 1%, что означает отсутствие пустот в изоляции на весь срок эксплуатации дымохода.
  • Рабочая температура изоляции до 1100 ˚С – она не боится возгорания сажи и сохранит свои изоляционные свойства даже при пожаре внутри дымохода.
  • Плотность 96 кг/м3.
  • Имеет лучшие показатели по тепловому сопротивлению в сравнении с любым аналогом базальтового утеплителя.
  • Изоляция в Permeter обволакивает единым слоем каждый элемент дымохода на всю его длину.

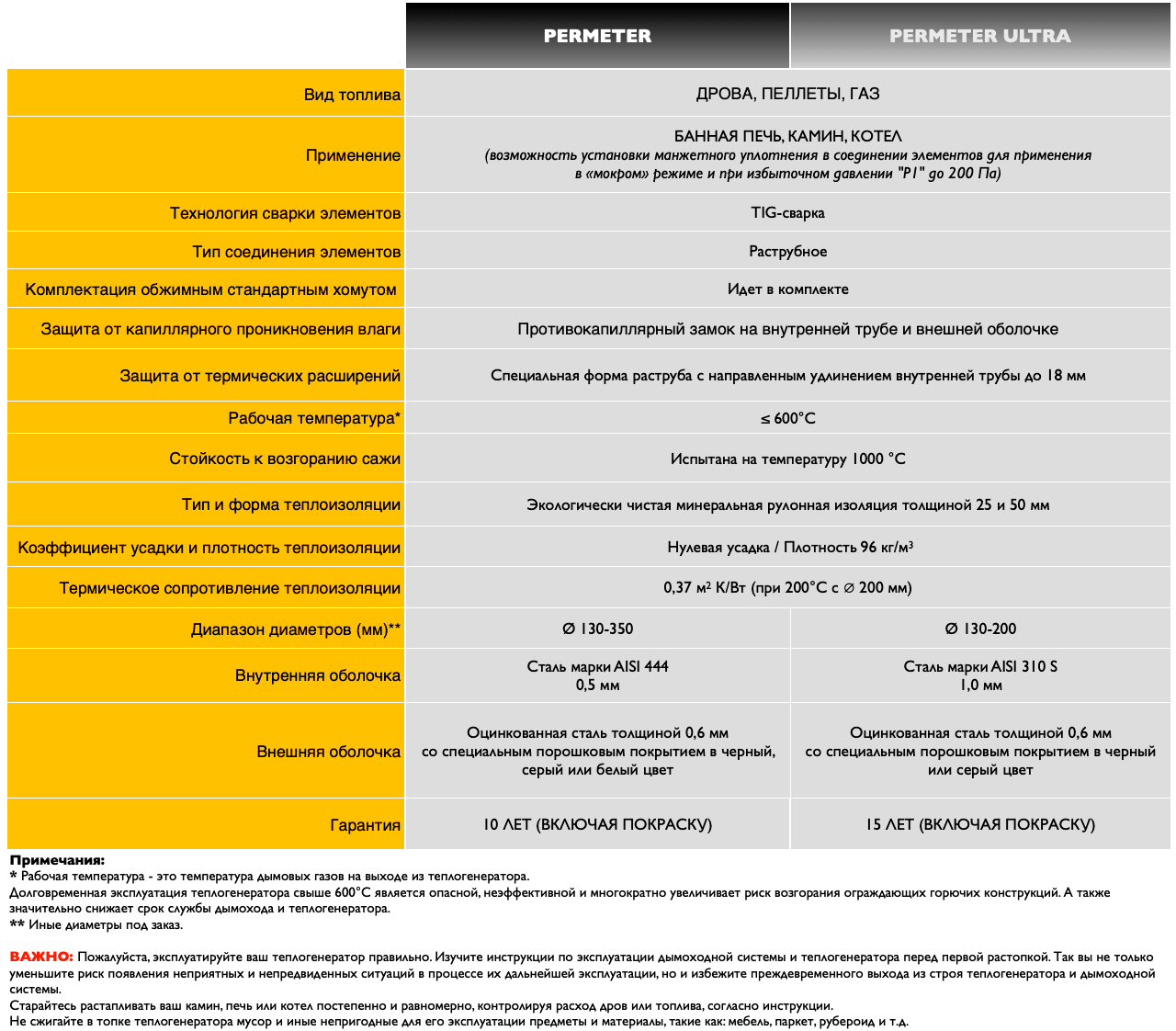

Характеристики дымохода Schiedel PERMETER

Стальные дымоходы Schiedel PERMETER
  • Высококачественная нержавеющая сталь AISI 444
  • Уникальная изоляция «SUPERWOOL»
  • Изоляция: 25 или 50 мм

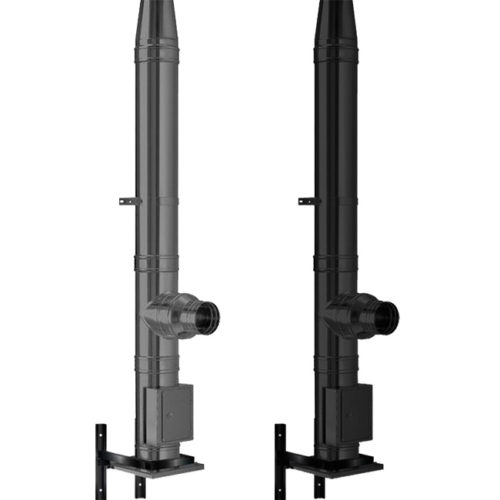

  • 2 цвета внешней оболочки (черная, серая)
  • Диапазон диаметров от 130 до 250 мм
  • 3 способа установки: напольный, настенный, насадной (на топку)
  • Для твердого топлива только в режиме разрежения
  • Устойчив к воздействию влаги
  • Низкая температура на наружной оболочке
  • Малый вес
  • Простой и быстрый монтаж за счет раструбного соединения и стяжного хомута
  • Эксплуатация возможна сразу после монтажа.

Преимущества дымохода Schiedel PERMETER

  • Внутренняя нержавеющая труба с лазерной сваркой шва по всей длине. Материал трубы: высококачественная нержавеющая сталь марки AISI 444 (1.4521), обеспечивающая защиту от коррозии и возгорания сажи; толщина стенки трубы 0,5 мм.
  • Внешняя оболочка.
    Внешняя оболочка стальной дымоходной системы шидель перметер покрывается порошковой краской JOTUN, что гарантирует дополнительную защиту от коррозии и эстетическую привлекательность дымохода. Компания JOTUN – один из мировых лидеров по производству красок, порошковых и защитных покрытий, гарантирует высочайшую стабильность цвета, что обеспечивает совпадение по цвету всех элементов независимо от времени производства.
  • Система соединения.
    Элементы стального дымохода Permeter соединяются с помощью раструбного соединения (труба в трубу) и фиксируются хомутом с защелкой. Хомут входит в комплектацию каждого сэндвич элемента и не требует отдельного заказа.
  • Изоляция.
    В дымоходной системе Permeter используется изоляционный слой из материала SUPERWOOL PLUS. Он не имеет в составе связующих или клеевых компонентов, что обеспечивает стабильность объема изоляционного слоя при нагреве до 1100˚С. Коэффициент усадки при температуре 1100˚С менее 1%, что означает отсутствие пустот в изоляции на весь срок эксплуатации дымохода.Рабочая температура изоляции до 1100 градусов — она не боится возгорания сажи. SUPERWOOL PLUS сохранит изоляционные свойства даже при пожаре внутри дымохода.Имеет лучшие показатели по тепловому сопротивлению в сравнении с любым аналогом базальтового утеплителя.SUPERWOOL PLUS — экологически безопасный материал. Имеет нулевой класс канцерогенности, не вызывает онкологических заболеваний.
  • Дымоходы PERMETER идеально подходят для коттеджного и малоэтажного строительства. Могут быть использованы как для нового строительства частного дома, так и при его реконструкции.
  • Уникальная дымоходная система Шидель PERMETER специально создана для каминов и банных печей. В своем наборе она имеет все необходимые элементы для безопасного соединения и функционирования.
  • Компенсация термических расширений.
    В стальных дымоходах Schiedel PERMETER применяется технология компенсации термических расширений в раструбном соединении внутренней трубы . Это техническое решение позволяет проектировать дымоходы любой конфигурации без сильфонных компенсаторов и других спец. элементов. Отсутствие механических напряжений внутренней газоотводящей трубы обеспечивает долгий срок службы и постоянную газоплотность.
Стальные дымоходы Schiedel PERMETER

Конструкция дымоходной системы Schiedel PERMETER

permeter7

1. Напольный элемент с отводом конденсата 1000м
2. Основание с отводом конденсата
3. Промежуточный опорный элемент
3а. Опорная консоль
3b. Заглушка тройника с отводом конденсата
3c. Заглушка для твердого топлива
4a. Элемент трубы 1000 мм
4b. Элемент трубы 500 мм
4c. Элемент трубы 250 мм
4d. Шибер
5. Усиленный хомут
6a. Тройник подключения 90°
6b. Тройник подключения 45°
6c. Тройник прочистки для твердого топлива
7a. Отвод 90°
7b. Отвод 45°
7c. Отвод 30°

7d. Отвод 15°
8a. Переходник на топку
8b. Переходник Permeter 25 — Permeter 50
8c. Переходник PRIMA PLUS — PERMETER
9. Переходник кирпичная труба
10. Уплотнительная манжета от дождя
11a. Проход через крышу 0°
11b. Проход через крышу 3-15°
11c. Проход через крышу 16-25°
11d. Проход через крышу 26-35°
11e. Проход через крышу 36-45°
12a. Конус
12b. Конус с зонтиком
13. Раздвижной настенный хомут
14. Хомут для перекрытий
15a. Декоративная пластина 0-5°
15b. Декоративная пластина 35-45°

НУЖНОЕ ДЛЯ ДОМА

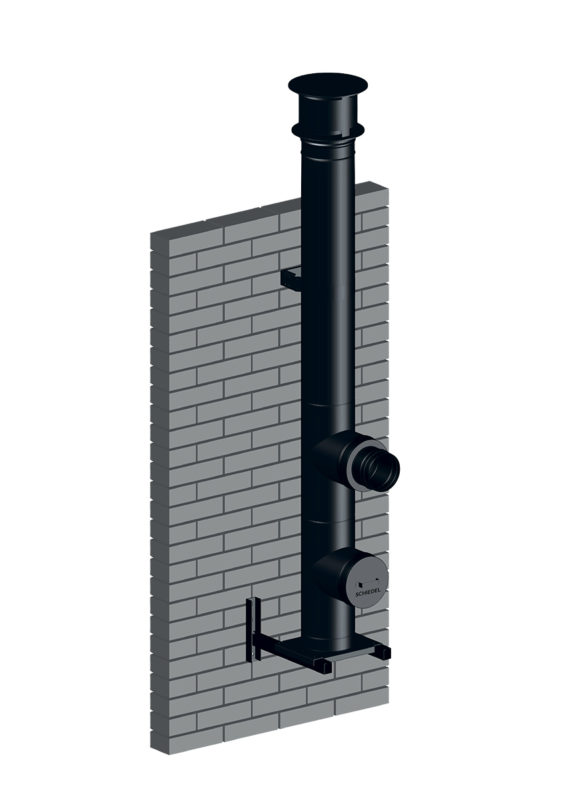

СТАЛЬНЫЕ ДЫМОХОДЫ SCHIEDEL PERMETER ULTRA

Применение

Дымоходы серии PERMETER ULTRA – это стальные двухконтурные утепленные системы, которые наполнят вас чувством полного спокойствия и гармонии в течение долгих лет эксплуатации отопительного прибора. Они имеют высокую прочность при повышенных температурных нагрузках, благодаря внутренней оболочке из высоколегированной жаропрочной стали AISI 310 S
толщиной 1,0 мм. Данный сплав с высоким содержанием никеля, хрома и титана способен выдерживать температуру в 1000°С. Материал внешней оболочки – окрашенная оцинкованная сталь со слоем чистого цинка Z200 (200 г/м2).

В качестве теплоизоляции применяется экологически чистый минеральный изоляционный материал на основе оксидов кремния, магния и кальция, который соответствует всем нормам охраны окружающей среды. Он не имеет в своем составе связующих или клеевых компонентов, что позволяет обеспечивать стабильность объема изоляционного слоя даже при нагреве до 1100°С. При этом, он не боится воздействия влаги и способен сохранить свои изоляционные свойства даже при возгорании сажи внутри дымохода.

Система PERMETER ULTRA подходит для всех типов теплогенераторов и рекомендуется к установке в местах с высокой степенью интенсивности эксплуатации дымохода. Например, домашние и коммерческие бани и сауны или spa-комплексы.
Заводская гарантия на весь дымоход, включая покраску, составляет 15 лет.

F:2023ЯнварьPermeter Model (1)

Преимущества дымохода SCHIEDEL PERMETER ULTRA

ультра-5
  • премиальная серия стальных дымоходных систем SCHIEDEL;
  • внутренняя оболочка из жарочной миллиметровой стали AISI 310 S (данный сплав способен выдерживать температуру 1000 °С);
  • повышенная работоспособность дымохода при экстремально высокой температурной нагрузке;
  • минимальные переживания за разрушение дымоходной системы и коррозию внутренней оболочки;
  • совместимость всех аксессуаров системы Permeter с аксессуарами системы Permeter ULTRA;
  • более длительный срок эксплуатации дымоходной системы и теплогенератора, по сравнению с любым другим аналогом;
  • гарантия на систему составляет 15 лет, включая покраску.

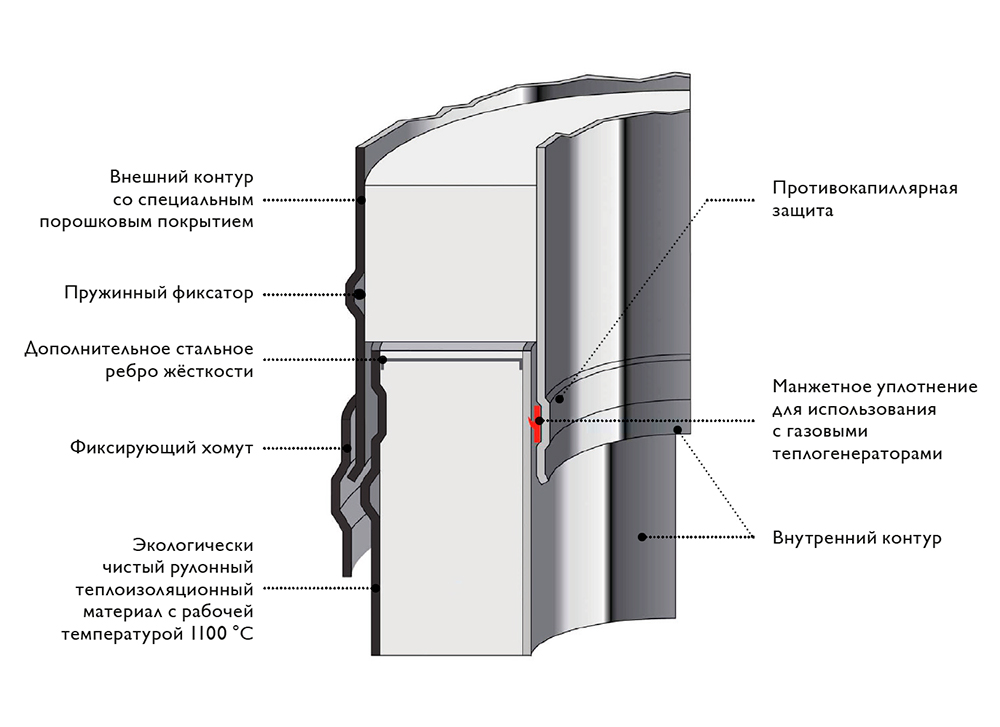

Узлы соединения SCHIEDEL PERMETER ULTRA

Элементы стального дымохода PERMETER ULTRA соединяются с помощью раструбного соединения (труба в трубу) и фиксируются хомутом с защелкой. Хомут входит в комплектацию каждого сэндвич элемента и не требует отдельного заказа (рис. 1).

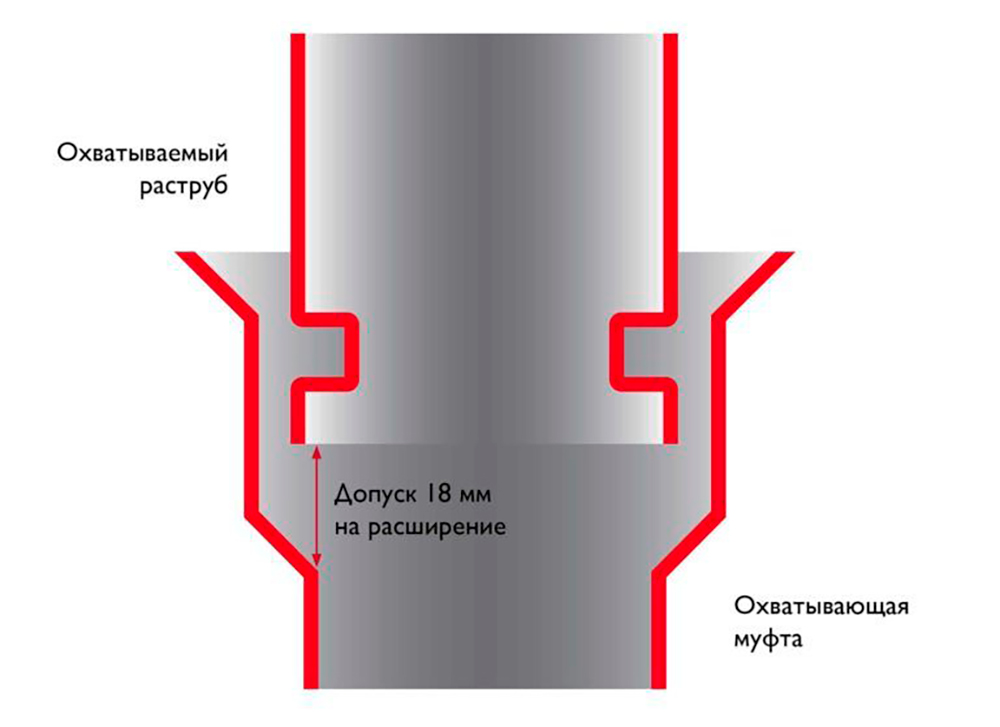

В стальных дымоходах PERMETER применяется технология компенсации термических расширений в раструбном соединении внутренней трубы (рис. 2):

  • благодаря данной особенности температурный зазор в соединении до 18 мм. работает корректно: температурные деформации распределяются по всем соединениям и труба, благодаря этому, сохраняет свою геометрию при нагревании даже до критических температур (более 1000 град при возгорании сажи). Это означает, что даже при сложной геометрии дымохода, ствол не потеряет герметичности и спасет от пожара.
  • за счет специальных перемычек изоляция дополнительно предохраняется от смещения в дымоходе. Это предотвращает возможные оголения участков труб, защищая от нагревания наружную поверхность дымохода, тем самым, предохраняя от пожара.
  • это техническое решение также позволяет проектировать дымоходы любой конфигурации без сильфонных компенсаторов и других спец. элементов.

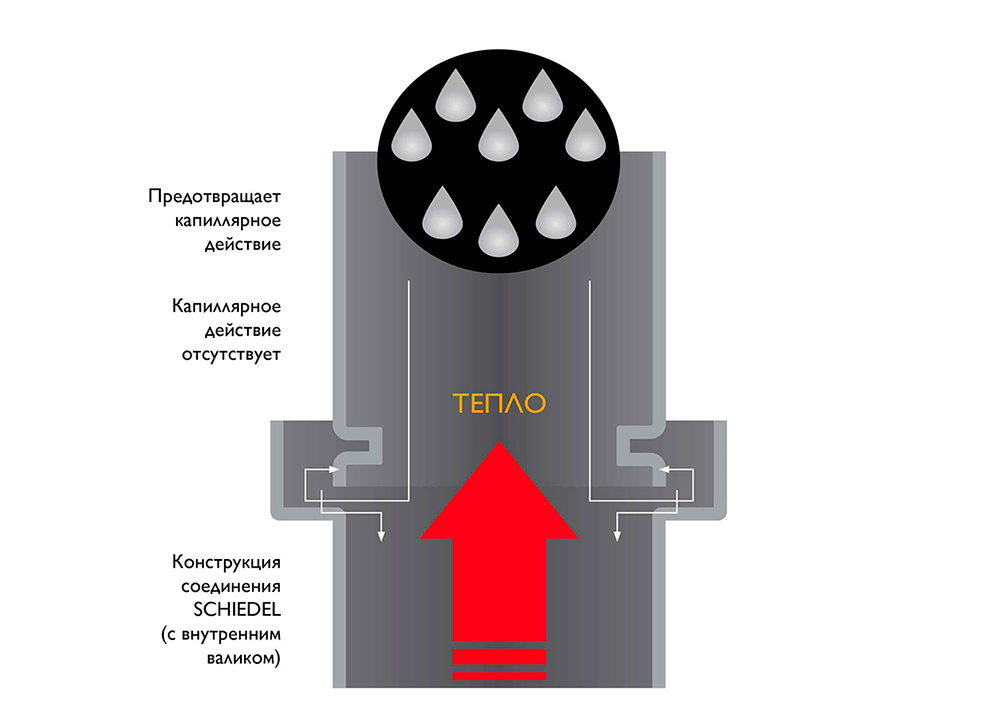

Специальная форма стыкового узла обеспечивает защиту от капиллярного проникновения конденсата в утеплитель (рис. 3).

Для использования с газовыми котлами с избыточным давлением до 200 Па и обильным конденсированием конденсационные котлы есть возможность установки дополнительных уплотнительных манжет (специальный жёлоб на конце внутри трубы)

Уникальное раструбное соединение

Компенсация термических расширений

Капиллярная защита от конденсата

Немецкий знак качества

Внешняя оболочка дымоходной системы Permeter покрывается специальной порошковой краской, произведенной по технологии SCHIEDEL, что гарантирует дополнительную защиту от коррозии и эстетическую привлекательность дымохода. Это гарантирует высокую стабильность цвета и обеспечивает совпадение по цвету всех элементов независимо от времени производства.

Российское производство стальных дымоходных систем Schiedel полностью соответствует всем требованиям Европейских норм EN 1856-1 и EN 1856-2, а также имеет сертификат международного концерна TÜV SÜD, который является одним из ведущих в мире по предоставлению независимых услуг по испытаниям и сертификации.

Основные составляющие стального производства Schiedel — это:

  • Качество материалов.
  • Строгое соблюдение технологических процессов и современное оборудование.
  • Организация производства.

Соблюдение антикоррозионных мер на производстве не является обязательным для производства дымоходных систем в России. Однако, компания Schiedel придерживается единых стандартов для всех стран, и производство в России отвечает тем же нормам, что и в европейских странах, что подтверждено специалистами TÜV SÜD.

НУЖНОЕ ДЛЯ ДОМА

СТАЛЬНЫЕ ДЫМОХОДЫ SCHIEDEL ICS

Применение

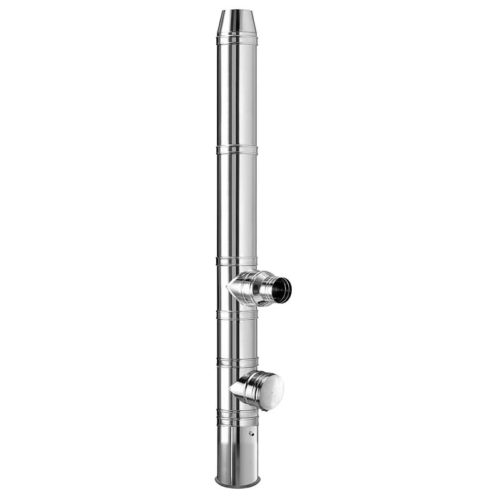

Стальные дымоходы Schiedel ICS – это двухконтурная дымоходная система из нержавеющей стали с изоляцией, состоящая из отдельных элементов.
Система предназначена для отвода продуктов сгорания от теплогенераторов, работающих на газе, жидком и твердом топливе. При подключении к газовым котлам или котлам на жидком топливе система может работать как под разрежением, так и при избыточном давлении.
При работе с теплогенераторами на твердом топливе с открытой камерой сгорания дымоходная система работает в режиме разрежения.
Имеет линейку от 100 до 1200 мм внутреннего диаметра. Дымоход предназначен для отвода продуктов сгорания от теплогенераторов, работающих на газе, жидком и твердом топливе. При подключении к газовым котлам или к котлам на жидком топливе система работает как под разрежением, так и при избыточном давлении (с дополнительными манжетами ICS Plus).

Schiedel предоставляет пользователю гарантию 10 лет на дымоходную систему Schiedel ICS на стойкость к коррозии элементов из нержавеющей стали согласно гарантийным условиям.

стальные дымоходы Schiedel ICS

Характеристики дымохода Schiedel ICS

Тройник 90° Schiedel ICS

• Для всех типов топлива.
• Устойчива к воздействию влаги.
• Непрерывный слой изоляции по всей высоте дымохода.
• Низкая температура на наружной оболочке.
• Калиброванные элементы.
• Занимает мало места.
• Малый вес.
• Возможен настенный и напольный монтаж.
• Не требуется фундамент.
• Простой и быстрый монтаж.
• Качественный сварной шов всех элементов.
• Эксплуатация возможна сразу после монтажа.

Преимущества дымохода Schiedel ICS

  • Внутренняя нержавеющая труба с лазерной сваркой шва по всей длине. Материал трубы: высококачественная нержавеющая сталь марки 1.4404, которая обеспечивает защиту от коррозии и устойчива к возгоранию сажи.
  • Внешняя оболочка.
    Внешняя оболочка выполнена из эстетически привлекательной полированной нержавеющей стали марки 1.4304 и выполняет роль статической опоры системы.
  • Система соединения.
    Элементы стального дымохода Шидель ICS соединяются с помощью раструбного соединения (труба в трубу) и фиксируются хомутом с защелкой. Хомут входит в комплектацию каждого сэндвич элемента и не требует отдельного заказа.
  • Изоляция.
    В дымоходной системе ICS используется изоляционный слой из материала SUPERWOOL PLUS. Он не имеет в составе связующих или клеевых компонентов, что обеспечивает стабильность объема изоляционного слоя при нагреве до 1100˚С. Коэффициент усадки при температуре 1100˚С менее 1%, что означает отсутствие пустот в изоляции на весь срок эксплуатации дымохода.Рабочая температура изоляции до 1100 градусов — она не боится возгорания сажи. SUPERWOOL PLUS сохранит изоляционные свойства даже при пожаре внутри дымохода. Имеет лучшие показатели по тепловому сопротивлению в сравнении с любым аналогом базальтового утеплителя. SUPERWOOL PLUS — экологически безопасный материал. Имеет нулевой класс канцерогенности, не вызывает онкологических заболеваний.
  • Уплотнительная манжета для работы при избыточном давлении.
    Возможна работа дымохода Schiedel ICS при избыточном давлении до 200 Pa при максимальной температуре 200°C для диаметров от 130 до 350 мм. Используют следующие уплотнительные манжеты:
    • для газового топлива — манжета из силикона
    • для дизельного топлива — манжета из VITON
  • Стыковочный узел.
    Специальная форма стыковочного узла обеспечивает защиту от капиллярного проникновения конденсата в утеплитель. Для использования с газовыми котлами с избыточным давлением до 200 Па и обильным конденсатообразованием (Конденсационные котлы) есть возможность установки дополнительных уплотнительных манжет (специальный желоб на конце внутренней трубы).
  • Компенсация термических расширений.
    В стальных дымоходах Schiedel ICS применяется технология компенсации термических расширений в раструбном соединении внутренней трубы . Это техническое решение позволяет проектировать дымоходы любой конфигурации без сильфонных компенсаторов и других спец. элементов. Отсутствие механических напряжений внутренней газоотводящей трубы обеспечивает долгий срок службы и постоянную газоплотность
